DIN 766 KALİBRE ZİNCİRLER

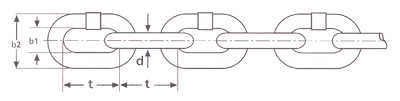

DIN 766 KALİBRE ZİNCİRLER ÖZELLİK TABLOSU
TEL ÇAPI d mm. |
BAKLA BOYU t mm. |
İÇ GENİŞLİK bi Min. mm. |
DIŞ GENİŞLİK ba Max. mm. |
AĞIRLIK Kg./m |
TAŞIMA YÜKÜ Kg. Max. |
TEST YÜKÜ KN Min. |
KOPMA YÜKÜ KN Min. |
4 | 16 | 4,8 | 13,6 | 0,32 | 200 | 5 | 8 |
5 | 18,5 | 6 | 17 | 0,5 | 320 | 8 | 12,5 |
6 | 18,5 | 7,2 | 20,4 | 0,8 | 400 | 10 | 16 |
7 | 22 | 8,4 | 23,8 | 1,1 | 630 | 16 | 25 |
8 | 24 | 9,6 | 27,2 | 1,4 | 800 | 20 | 32 |
9 | 27 | 10,8 | 30,6 | 1,8 | 1000 | 25 | 40 |
10 | 28 | 12 | 36 | 2,3 | 1250 | 32 | 50 |
11 | 31 | 13,2 | 40 | 2,7 | 1600 | 40 | 63 |
12 | 36 | 16 | 40 | 3,1 | 1800 | 36 | 72 |
13 | 36 | 15,6 | 47 | 3,9 | 2000 | 50 | 80 |
14 | 41 | 16,8 | 50 | 4,4 | 2500 | 63 | 100 |
16 | 45 | 19,2 | 58 | 5,8 | 3200 | 80 | 125 |
18 | 50 | 21,6 | 65 | 7,4 | 4000 | 100 | 160 |
20 | 56 | 24 | 72 | 9 | 5000 | 125 | 200 |
23 | 64 | 27,6 | 83 | 12 | 6300 | 160 | 250 |
26 | 73 | 31,2 | 94 | 15 | 8000 | 200 | 320 |
28 | 78 | 33,6 | 101 | 18 | 10000 | 250 | 400 |
30 | 84 | 36 | 108 | 20 | 11200 | 280 | 450 |
